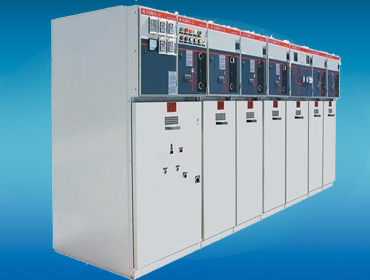

六氟化硫環網柜

產品中心Products

首頁 > 產品中心 > 高壓產品

品牌：任達
型號： HXGN
更新日期：2015/10/28

產品說明
適用范圍
產品特點
技術參數

1.產品概述

“環網柜”是負荷開關柜和組合電器柜應用于環網供應單元的統稱。HXGN型戶內高壓真空負荷開關柜（環網柜）是三相交流戶內高壓配電設備。它具有無油、無毒、無燃火及爆炸危險的優點，并同時配置手動和電動操作機構，為實現自控及遙控提供了前提條件。本環網柜符合GB3906、IEC60420等標準的有關規定。　

2.產品用途

適用于10kV的環網供電單元及終端供電單元作接受、控制和分配電能之用，特別適用于配電變壓器的保護。

3. 產品使用環境條件

（1）環境溫度：戶內最高+40℃，最低—25℃；

（2）環境相對濕度：日平均相對濕度不大于95%，月平均相對濕度不大于90%；

（3）海拔高度：不超過1000米；

（4）地震烈度：不超過8度；

（5）沒有火災、爆炸危險、化學腐蝕及劇烈震動的場所。

廣泛適用于城市電網、工礦企業、住宅小區、高層建筑、學校、公園等場所的配電系統。

1.HXGN型環網柜主要由負荷開關及其組合電器與金屬柜體組裝而成，根據開關電器不同安裝方向，柜體有兩種基本柜型；側裝柜和正裝柜。側裝柜占地面積小，拼柜方便簡單；正裝柜方便維護與電纜安裝。

2.環網柜柜體結構采用型材或覆鋁鋅鋼板彎制，結構牢固，密封性好，具有IP3X外殼防護等級。鋼板表面經處理后采用環氧粉末噴涂工藝涂覆，美觀牢固。

3.環網柜設計成上下兩個完全隔離的金屬間隔：母線室與開關室，不另外附加隔離板，以便安全檢修與更換熔斷器。母線室由金屬封閉，母線經過穿墻套管連結，根據要求，母線室前可設有完全隔離的儀表室，專門安裝二次設備。開關室主要安裝一次設備以及電纜連接用，其柜門與開關實現五防機械聯鎖，簡單可靠。柜門設有觀察窗，便于觀察隔離斷口，檢視運行狀態。

4.環網柜頂部裝有壓力釋放裝置，柜內有壓力釋放通道，內部故障時，限制事故蔓延，巨大能量導向釋放，保證人身安全。在柜體前下方設有接地銅母線。

項目		單位	數據
額定電壓		kV	12
額定電流	環網回路	A	630
額定電流	斷路器回路	A	125（最大）
額定短時耐受電流（3S）		kA	20
額定峰值耐受電流		kA	50
額定短路關合電流（峰值）		kA	50
額定有功負載開斷電流		A	630
額定閉環開斷電流		A	630
額定電纜充電開斷電流		A	10
額定轉移電流		A	3150
1min工頻耐受電壓	對地、相間/隔離斷口	kV	42/48
雷電沖擊耐受電壓	對地、相間/隔離斷口	kV	75/85
防護等級		IP2X
