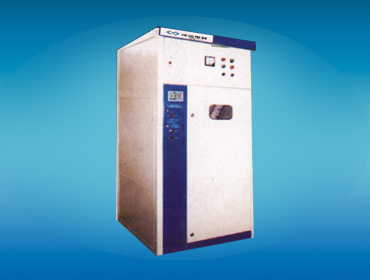

HXGNl-5A高壓環網柜

1. 產品概述

HXGNl-5A箱型(固定)交流金屬封閉環網開關設備(以下簡稱環網柜)是消化吸收國外先進技術，結合我國的供電要求，由我公司自行設計、研制，適用于城市電網改造和建設需要的新一代高壓電器產品。該產品經型式試驗和長期的試運行考核，性能達到了IEC298《交流金屬封閉開關設備和控制設備》標準，并有滿足二部要求的可靠的防誤操作措施，防護等級達到IP2X，體積小、重量輕、操作簡單、操作力小、使用安全、維護方便、質量穩定可靠。不會造成火災及爆炸事故，可靠墻安裝，占地面積小等特點。經與國外有關資料對比分析和專家鑒定，產品主要技術參數已達到國外同類產品水平。

2.產品用途

環網柜是為城市電網改造和建設需要而設計的新型開關設備。在供電系統中亦作為開斷負荷電流和短路電流以及關合短路電流之用，適用于交流3-10kV、50Hz的配電系統中。它作為環網供電單元和終端設備，起著電能的彈簧操動機構，該機構既可手動操作，也可電動操作。

3. 產品使用環境條件

（1）海拔高度: 1000米

（2）最高溫度: 40℃ 最低溫度: -40℃

（3）最大日平均溫差: 25℃

（4）污穢等級: 3級

（5）空氣相對濕度：日平均相對濕度不大于95％（25℃）月平均相對濕度不大于90％（25℃）

（6）防護等級: 外箱體 IP33 開關箱本體 IP67

環網柜適用于廠礦，住宅小區、高層建筑、學校、公園等場所的三相額定電壓10kV．額定頻率50Hz的配電系統，作為接受和分配電能之用?？捎糜诃h(huán)網供電和終端供電。

環網柜外殼有兩種形式：一種由基本骨架、頂板、面板、側板等組成封閉結構，基本骨架是冷軋鋼板折彎焊接而成，頂板、面板及側板由鋼板制造；另一種由左側板、底板、頂板、面板及立柱等組成封閉結構，基本框架由進口敷鋁鋅鋼板折彎組裝而成。環網柜的頂部為母線室，母線室的前面為儀表室，用鋼板或環氧樹脂板隔開。柜的上部為負荷開關室，中下部為電纜進出線和其它電器元件室。環網柜的主要元件有負荷開關、接地開關、熔斷器、電流互感器、電壓互感器、避雷器、電容器、高壓帶電顯示器等。儀表室內可裝設電壓表、電流表、照明開關、指示器及操作元件。在儀表室底部的端子板上可裝設二次回路的端子排及保護熔斷器等。計量柜的儀表室可增裝有功電度表、無功電度表、峰谷表、定量器等。它的主要特點有以下幾個方面：

（1）全絕緣、全密封、全屏蔽結構，無需絕緣距離，并且抗重污穢、抗凝露、抗水淹，滿足戶外全天候運行條件。

（2）結構緊湊、體積小，安裝簡單，操作維護方便。使用壽命30年。

（3）戶外箱體材料全部采用表面噴塑的覆鋁鋅鋼板，厚度不小于1.5mm，具有強的抗腐蝕能力，箱體零件均為板金構件，不得采用焊接工藝，重量輕，美觀大方。

（4）箱體具有足夠的機械強度，在起吊、運輸和安裝過程中不變形。

（5）箱體設有足夠的通風口和隔熱措施，確保在正常環境下運行時，所有電器設備的溫升不超過其最高允許值。

（6）箱體的所有門向外開，開啟角度大于90°，并設有定位裝臵。所有的門均具有密封措施，并裝有把手、暗閂，箱門裝有外掛鎖孔。

（7）箱體頂蓋的傾斜度不小于3°，并裝設防雨檐。

（8）外箱體高度必須小于1800mm，電纜采用樹脂絕緣夾件在箱體底部固定。

（9）外箱體內部元件及說明采用中文標識，箱體設臵有醒目的安全標志。四周有“高壓危險”的警示標志。

（10）箱體內各螺絲、螺桿、布線槽、墊片等均采用防銹蝕材料。箱體基座和所有外露金屬件均進行防銹處理，并噴涂耐久防護層。箱體兩側上下部分，分別裝設防塵、防雨百葉窗。

（11）內部安裝的高壓間電器組件，均具有耐久而清晰的銘牌，并固定在明示可見的位臵。銘牌所標示的內容清晰可見，包括以下內容：名稱、型號、制造廠名、出廠日期、額定電壓、額定電流、重量等。

（12）每回路進出線裝帶電顯示器1組，并且具備核相功能，每回路配短路與接地二合一故障指示器。面板上裝帶電指示器、故障指示器、核相孔、分合閘位臵指示。

（13）每回路進出線可T接兩路電纜。

（14）環網柜如配臵PT柜，PT柜內配2只電壓互感器，變比為10/0.1KV，二次側準確級次為0.5級，采用標準VV接線方式，二次容量為100VA。柜內配臵氧化鋅避雷器，避雷器接母線側，PT柜內裝加熱器、保護PT的熔斷器、24VDC充電器及優質免維護電池，電池的使用壽命大于5年。

（15）真空開關、負荷開關能夠實現手動及電動操作功能，預留配網自動化接口及RTU安裝空間。

（16）所有安裝與運行操作工作均在箱體正面進行，使安裝和運行維護工作十分方便簡單。

名稱	參數
額定電壓(KV)	12
額定電流(A)	630
額定熱穩定電流(KA)	25/4S
額定動穩定電流(KA)	63
額定轉移電流(A)	4000
額定交接電流(A)	3150
工頻耐壓：42斷口(KV)	48
沖擊耐壓：75斷口(KV)	85
機械壽命(次)	10000
外殼防護等級	IP4X
負荷開關機械壽命(次)	≥5000
接地開關機械壽命(次)	≥2000
